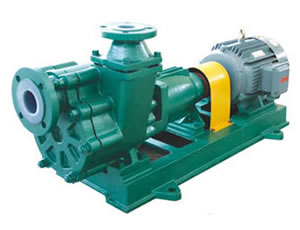

ZXF氟塑料合金自吸泵
流量范围:5~80m3/h
扬程范围:10~40m
功率范围:1.5~30kw
适用温度:-65℃~180℃
适合于在-85度到200度温度的条件下长期输送任意浓度的任意介质:酸、氧化剂及腐蚀性介质(禁输快速硬质结晶体介质)
 咨询热线:13801427722  13952608395

详细介绍
概 述
1、我公司生产的ZXF氟塑料合金自吸泵,适合于在-85度到200度温度的条件下长期输送任意浓度的任意介质:酸、氧化剂及腐蚀性介质(禁输快速硬质结晶体介质),过流部分全部采用氟塑料增强聚丙烯合成(聚四氟乙烯和聚全氟乙丙烯等多种氟材料经过合理配方)模压加工而成,它集多种氟塑料之优点,具有特强的耐腐蚀性,机械强度高,不老化,无毒素分解等优点。如输送结晶、颗粒及悬浮物需告知我公司,以便安装相应的密封。
2、ZXF氟塑料合金自吸泵是根据广大化工行业用户的要求,设计的新型氟塑料合金耐腐蚀系列产品,该泵采用外混式自吸结构,除首次启动前须向泵体注满泵体溶液,以便之后的频繁启动不需灌注引水或抽排真空,操作方便,安全省事。该产品广泛适用于化工、石油、制药、农药、染料、油漆、冶炼、造纸、电镀、食品等行业。密封采用英国格兰盘根公司与国内联合生产的机械密封、自试制,生产使用多年来在市场上享有耐腐蚀的美名。目前,是杜绝跑、冒、漏、滴,建设文明工厂的理想防腐输送设备。
3、ZXF氟塑料合金自吸泵系列产品的生产、制造及验收规范,严格执行
了有关标准规定并台台检测,备案待查,以保证系列产品的质量。
4、性能范围与型号说明:
ZXF系列耐腐泵,流量范围:5-100m3/h,扬程范围:10-40m。
型号意义说明:
例:80ZXF-25L 80 代表进口口径(mm)
ZXF 代表氟塑料自吸泵
25 代表扬程(m)
L 代表轴连式(带底板)无L为直连式
性能参数

型号

流量

m3/h

扬程

m

口径

配用电机
KW

转速
r/min

吸上高度
m

轴功率
Pa

效率
%

吸入
mm

吐出
mm

40ZXF-25

8

25

40

32

2.2

2900

8

1.05

52

40ZXF-30

8

30

40

32

3

2900

8

2.2

49

50ZXF-25

12

25

50

40

3

2900

8

2.2

50

50ZXF-30

12

30

50

40

4

2900

8

3.1

49

65ZXF-25

25

25

65

50

5.5

2900

5.5

4.1

58

65ZXF-30

25

30

65

50

7.5

2900

5.5

5.8

56.8

80ZXF-25

40

25

80

65

7.5

2900

5.5

5.8

60

80ZXF-30

40

30

80

65

7.5

2900

5.5

6.2

59.9

80ZXF-50

40

50

80

65

15

2900

5.5

5.8

65

100ZXF-25

80

25

100

80

7.5

2900

4

6.2

60

100ZXF-30

80

30

100

80

11

2900

4

8.2

67

100ZXF-40

80

40

100

80

15

2900

4

14.8

72

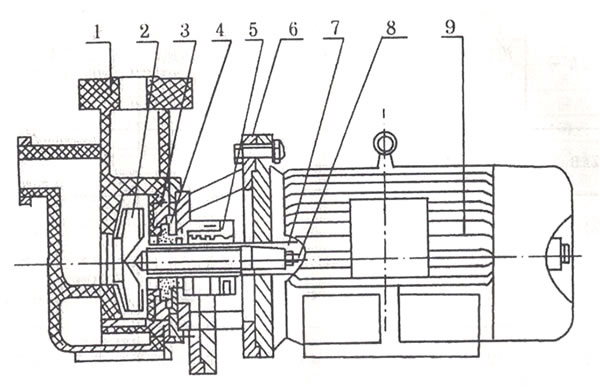

结构形式
1、泵体 2、叶轮 3、后盖 4、压盖 5、密封件 6、支架
7、电机轴 8、吊紧螺栓 9、电机
ZXF型氟塑料泵由泵体、叶轮、后盖、压盖、螺丝、静环、动环、支架、电机组成。
1、泵体:左边一侧连接部分用内埋铸铁法兰圈一只模压氟塑料制作。
2、后盖:右边一侧内埋一只不锈钢板模压塑料制成。
3、叶轮:采用接轴连接方法,金属轴由优质钢精加工后外包氟塑料模压而成,使叶轮与金属接轴牢固地结为一体。保证轴与叶轮后部都承受旋转时的扭矩力,这样介质浸湿部分全部为氟塑料。
4、机械密封:采用英国格兰公司与国内的厂家联合生产的(WB2型、169型),采用非冷却水可调式端面密封新技术,由F50-1、高纯度三氧化二铝陶瓷、填充四氟、石墨等材料制成。
5、压盖为不锈钢板加工制成。

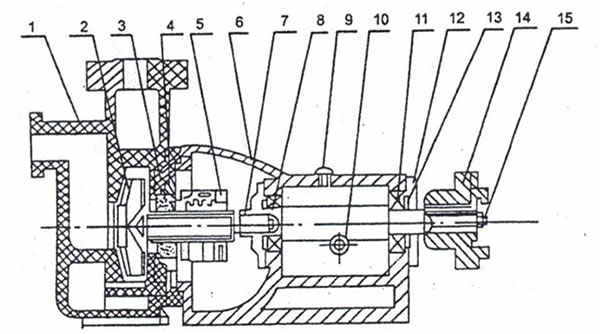

ZXF-L型结构形式
1、泵体 2、叶轮 3、后盖 4、压盖 5、密封件 6、托架 7、泵轴 8、轴承 9、油盖 10、油镜 11、轴承 12、轴承压盖 13、油封 14、联轴器 15、吊紧螺栓
ZXF-L型氟塑料由泵体、叶轮、后盖、压盖、密封件、托架、泵轴、轴承、连轴器、吊紧螺栓、螺母、底板组成。
1、泵体:左右两边连接部分内埋钢质法兰圈各一只模压氟塑料合金制成。
2、后盖:右边一侧内埋一只不锈钢板模压氟塑料合金制成。
3、叶轮:采用接轴连接方式、金属轴由优质钢加工后外包氟塑料模压而成,使叶轮与金属接轴牢固地接为一体,保证轴根与叶轮后部承受旋转时的扭矩力,这样介质浸湿部分全部为氟塑料。
6、机械密封:采用英国格兰公司与国内厂家联合生产的(WB2型、169型),不用冷却水可调式端面密封新技术,由F50-1、高纯度三氧化二铝陶瓷、填充四氟、石墨等材料制成。
工作原理:由电动机通过弹性联轴器直联泵轴带动叶轮旋转。叶轮轴根部与泵轴通过莫氏锥经12mm螺栓穿过泵轴中心至联轴器尾处用螺母吊紧而转动。
叶轮中的叶片迫使液体旋转,对液体作功,使其能量增加,液体在离心力的作用下向叶轮四周甩出,通过泵体的涡形流道将速度能转换压力能。当叶轮内的液体甩出后,叶轮内压力就低于进水管内的压力,新的液体在这个压力差的作用下被吸入叶轮,液体连续不断地从泵内流出。
